Ahogy a frekvenciasávok a 7–24 GHz-es tartományba kerülnek, a rendszer bonyolultsága már nem az egyes eszközökből fakad.Ehelyett az antennatervezés, a fejlett csomagolás és a tartományok közötti rendszer-együttműködés váltak a teljesítmény határait meghatározó kulcsfontosságú változókká.

A 6G FR3 sávról készült műszaki jelentéseket áttekintve egyértelmű vízválasztó derül ki: a kommunikációs ipar elmozdul frekvenciasáv verseny hogy rendszerképességi verseny.

Az 5G korszakban a viták arról szóltak, hogy elegendő-e a 6 GHz alatti szint, vagy hogy a milliméteres hullám képes-e skálázni.A 6G esetében a beszélgetés alapvetően megváltozott.A 7–24 GHz-es FR3 sáv nem azért került a középpontba, mert tökéletes, hanem azért, mert ez az egyetlen reális választás a sávszélesség, a lefedettség és a költségek között.Ez az egyensúly azonban szinte az összes rendszerkihívást egyetlen architektúrába koncentrálja.

A mélyebb betekintés világosabbá válik: az FR3 igazi nehézségét soha nem maga a frekvencia jelentette, hanem a teljes architektúra rekonstrukció az antennától az RF front-end-en át a rendszertervezésig.Ahogy nő az antennaszám, a spektrum töredékei, valamint a teljesítmény- és hőkorlátok feszülnek, a diszkrét alkatrészek és a moduláris összeszerelés hagyományos megközelítése töréspontjához ér.

Ez már nem arról szól, hogy több PA-t kell hozzáadni vagy szűrőket cserélni. A teljes vezeték nélküli rendszert az alapoktól kezdve újra kell tervezni. Ez a jelentés fő üzenete.

Alapüzenet

A 6G FR3 sáv (7–24 GHz) nagy kapacitású vezeték nélküli kommunikációt és felhasználói berendezések kiépítését teszi lehetővé az antennától az RF előtérig terjedő heterogén integráció révén.

FR3: A kiegyensúlyozott sáv a 6G teljesítményért és költségekért

Az FR3 a 6 GHz-es szub-6 GHz-es (FR1) és a milliméter-hullámú (FR2) közötti középutat foglalja el, egyedülálló stratégiai értékkel:

• Szélesebb sávszélesség, mint az FR1, nagyobb adatátviteli sebességet támogat
• Jobb terjedés, mint az FR2, csökkentve a telepítési költségeket
• Masszív MIMO-t tesz lehetővé a méretezhető kapacitás érdekében

Az FR3 elengedhetetlen a 6G számára, hogy nagy kapacitást és reális telepíthetőséget biztosítson.

Alapvető konfliktusok: töredezett spektrum és robbanó rendszerkomplexitás

Az FR3 komoly rendszerszintű kihívásokat jelent:

• Nem folytonos sávok és globális spektrum töredezettség
• Mobil, WiFi és műholdas rendszerek együttélése
• Magasrendű moduláció és masszív MIMO, amely rendkívüli linearitást és teljesítményt igényel
• Szélsőséges antennahelyszűke mobileszközökön

A gazdagabb spektrum nagyobb komplexitást jelent, ami a teljes RF architektúra újjáépítését kényszeríti ki.

Kulcsút: FEM Evolution a diszkrétről a rendszerszintű integrációra

A jelentés a FEM (Front-End Module) szerkezetátalakítást azonosítja az FR3 alapvető megoldásaként, két építészeti iránnyal:

1. FR1-szerű architektúra (sugárformálás nélkül)
– Egyszerű felépítés, könnyű integráció
– Alacsony nyereség, nagy beillesztési veszteség

2. FR2-szerű architektúra (sugárformázással)
– Magasabb rendszererősítés (≈+3dB)
– Magasabb hatásfok és alacsonyabb energiafogyasztás
– Nagyobb terület és nagyobb tervezési összetettség

Az FR3 az alacsony frekvenciás gondolkodásról a milliméteres hullámú rendszertervezés felé fejlődik.

Az igazi szűk keresztmetszet: antenna, csomagolás és rendszer-optimalizálás

A jelentés egy kritikus ítéletet hangsúlyozza: Az FR3 sikere attól függ antenna és rendszerintegráció, nem az egyes készülékek teljesítményét.

Az antennaintegráció a legnagyobb szűk keresztmetszet
Fém keret, hátlap, kijelző alatti megoldások
Az antennamegosztás az FR1/FR2/FR3 között elengedhetetlenné válik
Feltörekvő AiD (Antenna-in-Display) technológiák

Csatlakozás és beillesztés elvesztése
Útveszteség az antennától a FEM-ig: 0,5–3 dB
Közvetlenül befolyásolja a PA tervezését és a rendszer energiaköltségét

Hőkezelési nyomás
A PA csomópont hőmérséklete megközelíti a 100°C-ot
A hőleadás rendszerszintű korláttá válik

A rádiófrekvenciás rendszerek a tiszta áramkör-tervezéstől a multidiszciplináris tervezésig fejlődtek, beleértve a szerkezetet, az anyagokat és a hődinamikát.

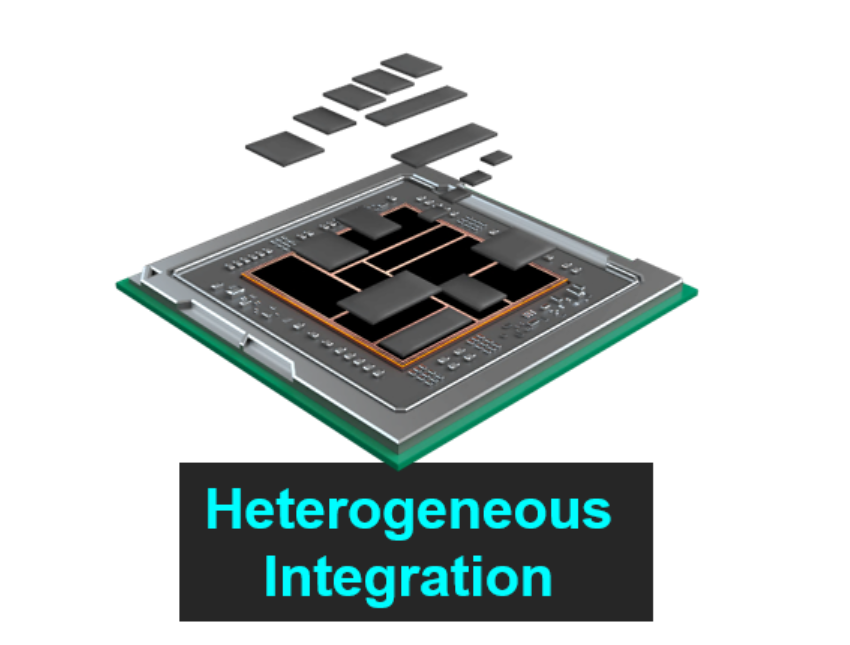

Végső megoldás: Heterogén integráció

E kihívások megoldására a jelentés a heterogén integrációt nevezi meg az egyetlen járható útnak.

Az egész rendszerre kiterjed:

• Aktív eszközök: PA, LNA, beamformer
• Passzív eszközök: akusztikus szűrők, IPD-k
• Anyagplatformok: GaAs, GaN, CMOS, SiGe

Főbb iparági trendek:

• GaN-on-Si: a teljesítmény és a költség kiegyensúlyozása
• Single-chip FEM: magasabb integráció
• IPD: High-Q passzív integráció

Az FR3 nem pusztán frekvenciasáv probléma. Teljes körű forradalmat jelent a rendszerszintű integrációban.
