Kettős SPI interfész beágyazott grafikus felhasználói felületekhez

A kettős SPI képességnek és a 16 bites színmélységnek köszönhetően a kijelző képes alkalmazkodni a változó adatsebesség-igényekhez anélkül, hogy megváltoztatná a mögöttes hardver architektúrát.

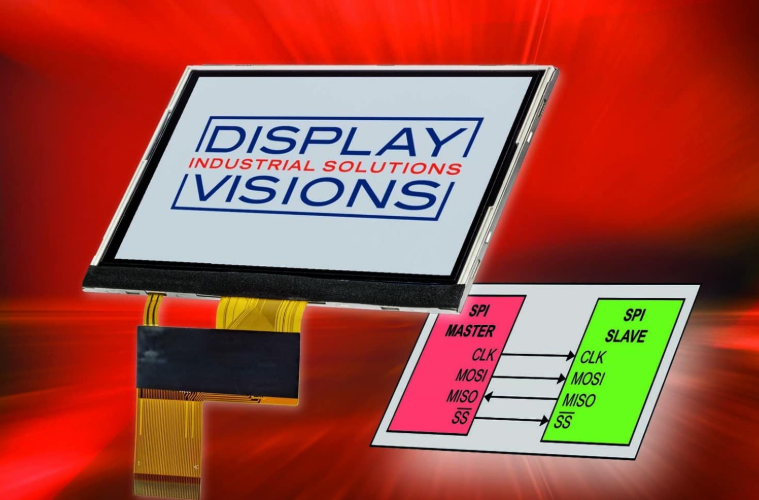

A DISPLAY VISIONS bemutatta az EA TFT043 42SINN-t, egy 4,3 hüvelykes színes kijelzőt SPI interfésszel, amelyet mikrokontroller alapú beágyazott rendszerekhez fejlesztettek ki.A kompakt, költségtudatos kijelzőmodulok iránti növekvő kereslet kielégítése, amelyek közvetlenül integrálhatók a mikrokontroller alapú rendszerekbe.Számos beágyazott alkalmazásban a fejlesztők igyekeznek egyensúlyt teremteni a teljesítmény, a vezetékek egyszerűsége és a helyhatékonyság között, különösen a kézi eszközök, vezérlőpanelek és ipari berendezések esetében, ahol korlátozott a kártyahely és a tűk elérhetősége.


A soros perifériás interfészt vagy SPI-t gyakran választják az ilyen kialakításokban a nagy adatátviteli sebesség, a teljes duplex kommunikáció, az alacsony késleltetés és a csökkentett vezetékezési követelmények miatt.A párhuzamos interfészekhez képest a jelvonalak számának minimalizálásával az SPI leegyszerűsítheti a PCB-elrendezést és csökkentheti a rendszer összetettségét.Az EA TFT043 42SINN integrált SPI busza 3 vezetékes, 4 vezetékes vagy kettős SPI interfészként konfigurálható.A kettős SPI mód megduplázott átviteli sebességet tesz lehetővé, lehetővé téve a tervezők számára, hogy a kommunikációs teljesítményt az alkalmazás igényeihez igazítsák anélkül, hogy megváltoztatnák az alapvető kijelzőmodult.

A kijelző 480 x 272 pixeles felbontást kínál, és akár 65 535 színt támogat 16 bites színmélységgel.Ez a specifikáció lehetővé teszi részletes grafikus felhasználói felületek, ikonok és állapotinformációk megjelenítését a beágyazott rendszerekben.Az IPS technológia stabil kontrasztot és színmegjelenítést biztosít szélesebb látószögben.Ezenkívül az 1100 cd négyzetméterenkénti teljesítményű háttérvilágítás erős környezeti fényviszonyok mellett is támogatja az olvashatóságot, ami kültéri vagy erősen megvilágított beltéri környezetben is releváns lehet.

Elektromos szempontból a kijelző 3,3 V-os logikai tápfeszültségről működik, míg a háttérvilágítás körülbelül 12 V-ot igényel 60 mA-en.A megadott mínusz 20 Celsius fok és plusz 70 Celsius fok közötti üzemi hőmérséklet tartomány támogatja az ipari és félipari körülmények között történő alkalmazást, ahol a hőmérséklet-ingadozást figyelembe kell venni a rendszer tervezése során.
