Kompakt filmkondenzátorok ipari használatra

A Compact X2 biztonsági kondenzátorok nagyobb feszültséget kezelnek, és szabályozzák a zajt az ipari hajtásokban, elektromos járművek töltőrendszereiben, energiamérőiben és más energiaellátó rendszerekben.

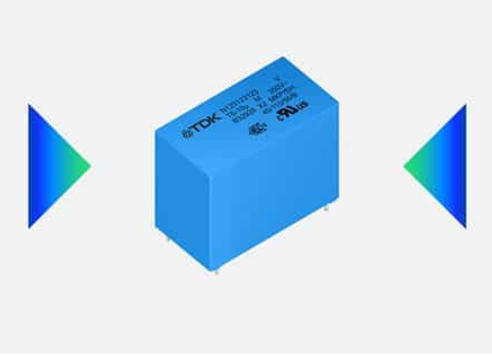

A TDK Corporation új modellekkel egészítette ki X2 biztonsági fólia kondenzátorcsaládját a B3292xU/V sorozattal.A cél a nagyobb feszültség támogatása, miközben csökkenti a kártyaterületet az ipari és autóipari tervezéseknél.A fő alkalmazások közé tartoznak a kapacitív tápegységek és az energiamérők, ahol fontos a stabil működés és a kompakt méret.Folyamatos elektromos igénybevétel mellett működő ipari hajtásokhoz is alkalmasak.

Az új változatok kompakt, 15 mm-es és 22,5 mm-es vezetéktávolsággal készülnek.Ezekben a kisebb méretekben 47 nF és 1,8 µF közötti kapacitásértékeket fednek le.A kondenzátorok 350 V AC névleges feszültségűek, és maximum 2,5 kV-os csúcsfeszültségű impulzusokat képesek kezelni, az IEC 60384-14 szabványnak megfelelően.Zavarelnyomásra szolgálnak, ha sorba kapcsolják a hálózati tápellátással.

A sorozat használható fedélzeti töltőkben és EV töltőrendszerekben, ahol a megbízhatóság és a biztonsági előírások betartása szükséges.A PV inverterek egy másik kulcsfontosságú terület, különösen a változó környezeti feltételeknek kitett rendszerekben.

A teljes B3292xU/V tartományban a vezetéktávolság 15 mm-től 52,5 mm-ig terjed.A kapacitásértékek 47 nF és 20 µF között változnak.Ez rugalmasságot biztosít a tervezőknek az alkatrészek kiválasztásához a hely- és elektromos igények alapján.

A sorozat 1000 órán keresztül átment a THB teszten +85 °C-on, 85%-os relatív páratartalom mellett és névleges feszültség mellett, és megfelel a III. fokozat B vizsgálati feltételének. Az AEC-Q200 követelményeknek is megfelel.A maximális üzemi hőmérséklet +110 °C, ami támogatja a magas hőmérsékletű környezetben történő alkalmazást.

Ezek a kondenzátorok öngyógyító tulajdonságokkal rendelkeznek, és 1505 V DC feszültségen tesztelik őket két másodpercig.Ez segít javítani a tartósságot feszültség alatt.Tervezőeszközök és SPICE modellek állnak rendelkezésre a szimuláció és az új tervekbe való integráció támogatására.
